濃縮沉降是選礦廠中的重要環節之一，隨著選礦要求的不斷提高，傳統濃縮機沉降速度慢、易跑渾、處理能力低等問題日益凸顯。針對上述問題，鑫海礦裝對濃縮機不斷改進，使其與工藝相結合，提高沉降效率、減少跑渾概率、降低設備運行成本。

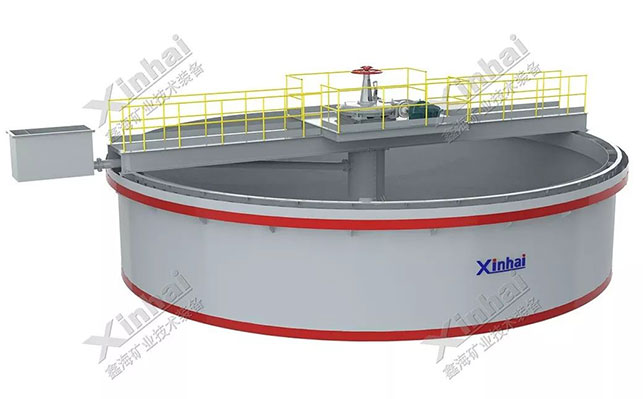

鑫海濃縮機3D設計圖
鑫海礦裝專注濃縮機設計研發20多年，取得了眾多的技術成果。鑫海下設的機械設計研究院擁有豐富的礦山機械設計經驗，并有一大批具有機械設計和選礦實踐經驗的工程師，承擔著鑫海礦裝的設備研發、設計、改進等任務，由此誕生了具有鑫海礦裝特色的創新設備，為全球各大礦山提供更多高效、節能的選礦設備。鑫海擁有兩大生產廠區，擁有200多名技術熟練的選礦設備制造技師，可根據客戶需求，對濃縮機及其配套設備進行量身定制。

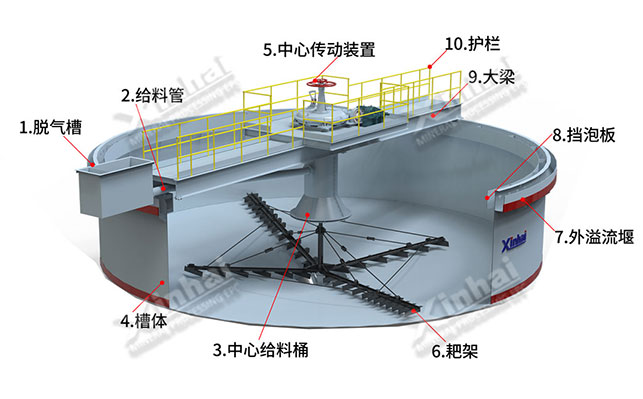

濃縮機結構
礦漿中的氣泡進入濃縮機以后，會破壞礦漿與清水層的界面，不利于顆粒的沉降，所以要提前脫除。鑫海濃縮機根據需要選配高效脫氣槽或消泡筒，以便于滿足客戶需求及供礦條件的變化。

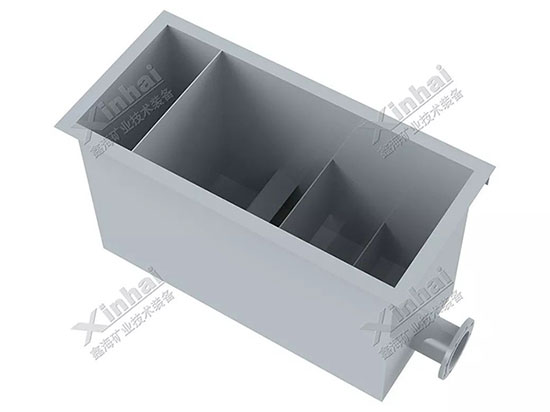

高效脫氣槽：使用高效脫氣槽，常與傳統型濃縮機或與小型號濃縮機配合使用。
高效脫氣槽

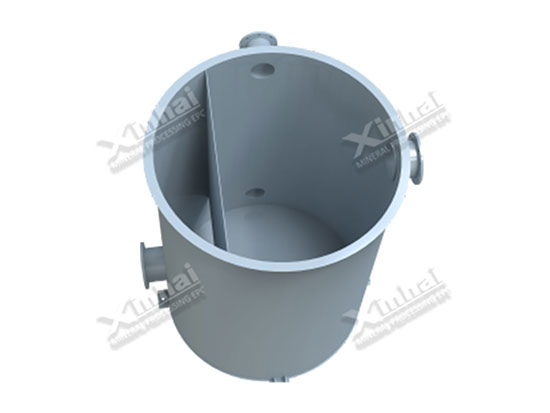

消泡筒：使用鑫海礦裝新研發的消泡筒，把圓筒隔成不同的分離室，儲礦量大，加工方便，常與液壓濃縮機或大型濃縮機配合使用，也可廣泛用于其他型號濃縮機。
消泡桶

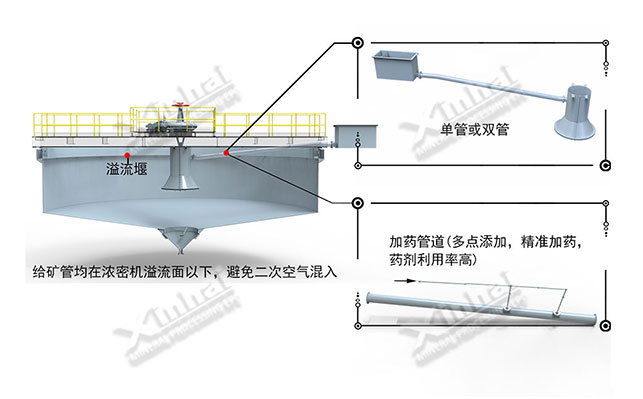

對于傳統普通型濃縮機，待濃縮的礦漿通常由泵打入到濃縮機內，易在澄清區內產生負壓而導致空氣混入，不利于礦漿的充分沉降。鑫海礦裝將給礦管下移至溢流面以下，采用單管或雙管進入濃縮機的中心混合筒內，避免空氣二次混入。同時采用多點添加的加藥管道，確保精準加藥，藥劑利用率高。
下移給礦管

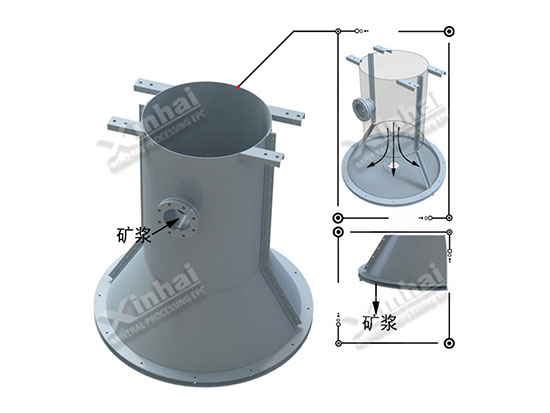

傳統濃縮機的給礦筒將礦漿直接給入濃縮機，礦漿沖進沉降區，將剛剛沉降的顆粒沖起，造成溢流水渾濁。鑫海礦裝的高效給礦裝置在給礦筒下部增加了受料盤，使給入的礦漿均勻緩慢地下落，有效防止跑渾，提高濃縮效率。
此外，鑫海礦裝高效給料裝置設計的濃度自稀釋(稀釋至適宜絮凝水平)和自穩定的給料井，使與藥劑作用礦漿濃度自動稀釋且不隨給礦濃度變化，這種濃度自穩定效應確保了礦漿快速形成絮凝體且絮凝體不被破壞。
根據不同的規格和處理要求，鑫海濃縮機可配置以下三種槽體：普通槽體、深錐槽體和箱體。

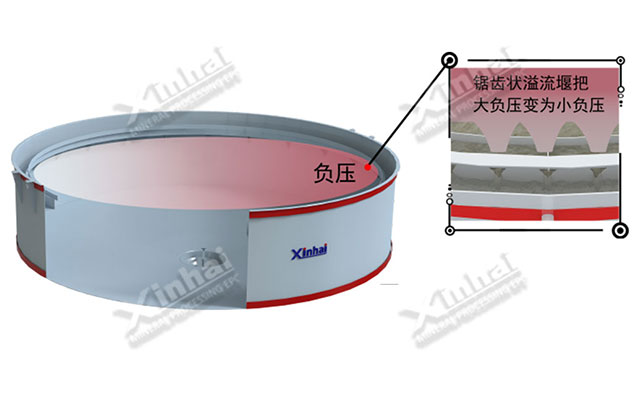

普通槽體：鑫海礦裝對濃縮機槽體溢流堰進行改造，將溢流堰改造為鋸齒狀，分解濃縮機內的負壓差，將較大的壓差變為無數小壓差，改善了因溢流堰不水平而造成局部排水的抽吸現象，不易跑渾，同時增加內溢流堰，使物料按規定形成流動，增加顆粒行程，防止出現“短路”現象，大幅度增加了沉降區的面積。此外，在外溢流堰內側增加了擋泡板，將槽內液體分為獨立的三部分，增加細粒礦物的行程，減少懸浮時間，有利于顆粒沉降。
普通槽體

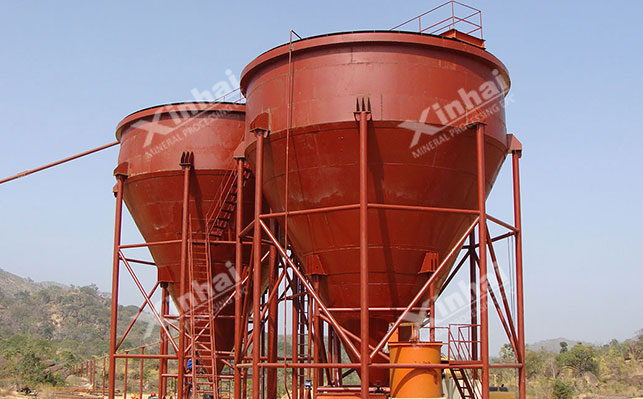

深錐槽體：鑫海礦裝的深錐濃縮機是一種集絮凝沉降理論、淺層沉降理論、深度壓縮理論于一體的新型、高效深錐濃縮機，其底錐角度大，圓柱(或錐形)段高，儲存礦漿體積大，礦漿壓縮時間長，需要配合絮凝劑使用，可獲得較高的底流濃度，適用于處理細粒和微細粒物料，具有較大的生產能力，濃縮效率高，占地面積小。與傳統的濃密/過濾兩段法相比，深錐濃縮機雖投資提高了30%，但作業成本降低約40%。

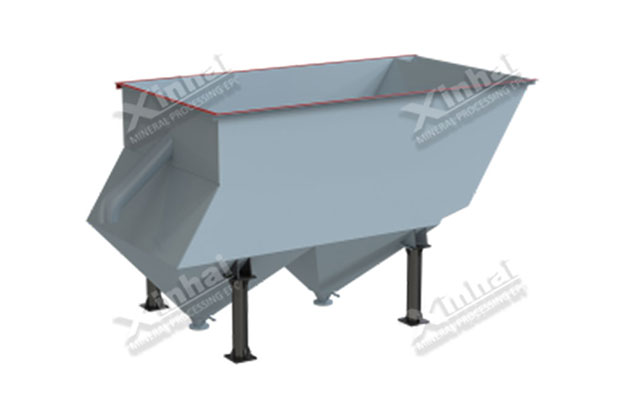

箱體：箱體廣泛用于濃縮箱，通過添加傾斜板可使長方形箱體的池頂面積得到大限度的利用，進一步提高了單位面積的處理量。
箱體
根據客戶需求，鑫海礦裝可為濃縮機配置機械傳動裝置或液壓傳動裝置。

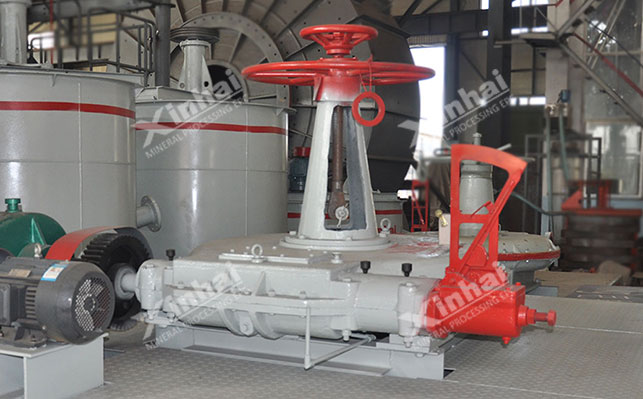

機械傳動裝置：采用電機帶動減速機驅動，傳動比液壓繁瑣，分為手動提耙和電動提耙兩種配置，其中電動提耙裝置采用PLC自動控制，同時配有過載保護裝置，可防止濃縮機超負荷工作。
機械傳動裝置

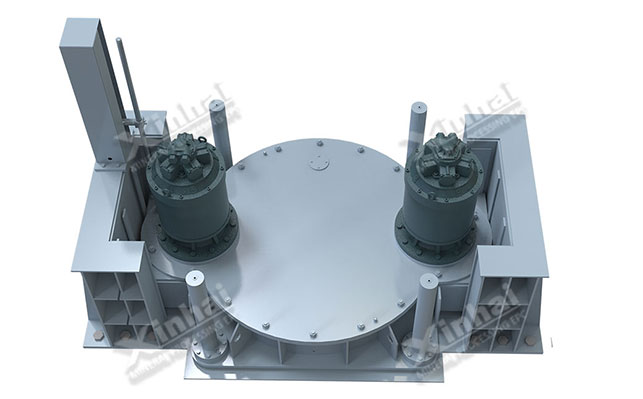

液壓傳動裝置：使用液壓馬達代替電機傳動，以液壓站為傳動裝置提供動力，液壓站的油泵為變量泵，通過調節油泵的排油量，可調節耙架的轉速，以達到良好工藝效果。在輸出同等功率的條件下液壓轉動裝置的體積和重量可減小很多，容易實現自動控制，降低運行成本。
液壓傳動裝置
鑫海礦裝將耙齒線形由斜線改為曲線型，這樣一來不僅使礦漿向中心耙，而且還給了一個向中心擠壓的力，有利于從中擠出部分水份，使底流濃度更高，從而增大了濃縮機的處理能力。根據不同的槽體，鑫海礦裝可為其配置不同的耙齒結構。
直線型耙齒：常與淺槽型槽體配合使用，適合于小直徑槽體;
桁架結構耙齒：采用桁架結構增強了結構強度和穩定性，適合用于直徑較大的槽體(建議18米以上槽體使用)。

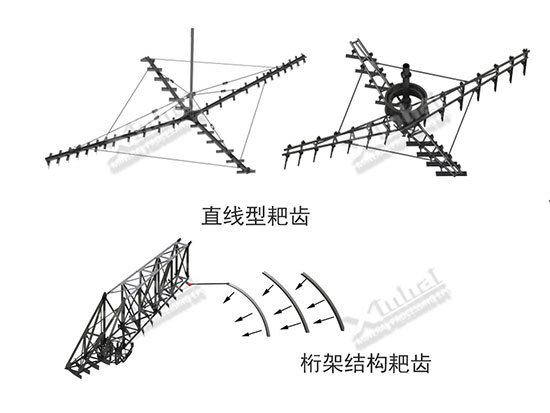

直線型耙齒和桁架結構耙齒

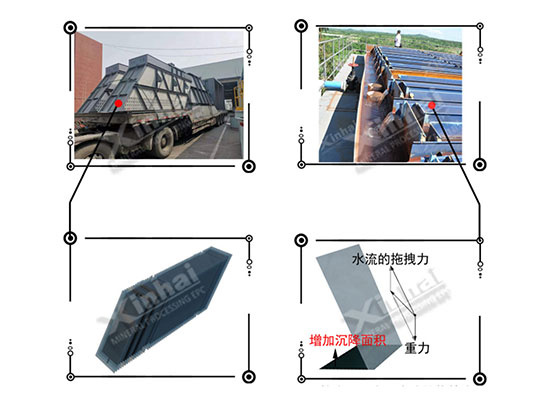

在正常作業中，板面上保持一定的厚度的積泥是必然的，積泥層的厚度隨礦泥的粒度組成不同、黏度不同而不同，形成一個“動態平衡厚度”。鑫海礦裝對傾斜板濃縮機在設備結構原理和板材材質上做了大量的研究工作，使礦漿流動過程符合流體力學規律，板面不粘結，積泥能順利排出。傾斜板模塊的工作原理是淺層沉降，即縮短沉降距離、減少沉降時間、提高單位占地面積的生產能力)，因此適合于占地面積小，處理量大，或在室內配置需要保溫的場所。
鑫海濃縮機安裝方便
另外，鑫海礦裝可為濃縮機設備配置鋼支架，易于設備模塊化，運輸、安裝方便。
選廠設備是實現選廠技術、經濟指標的關鍵，未來，鑫海礦裝亦將堅持技術創新與設備品質同行，以強大的技術實力為核心競爭力，以優質的選礦設備為品質保障，竭力為全球各大礦山量身定制合理的工藝流程，打造效益理想的選廠落地方案和選礦設備!
